Системы кабельных трасс от производителя "BAKS"

Применение современных технологий обработки металлов создает неограниченные возможности серийного производства, а также реализации ваших индивидуальных заказов.

Вся продукция компании «ВАКS» сертифицирована в соответствии с европейскими и украинскими нормами и стандартами.

Мы предлагаем весьма обширный ассортимент:

• Легкие кабельные системы (пример такой системы на рисунке вверху);
• Наружные тяжелые системы;
• Системы горизонтальных и вертикальных кабельростов;
• Системы монтажных и несущих элементов;
• Огнестойкие системы.

Легкая кабельная система — это лотки, изготовленные из листовой стали, оцинкованной методом Сендзимира, толщиной от 0,7 до 1,2 мм; высота лотков — от 30 до 100 мм; ширина лотков от 35 до 600 мм; длина лотков от 2 до 6 м. Система может быть перфорированной или сплошной (при необходимости со степенью защиты IP44). Для изменения направления трассы предусмотрен широкий спектр аксессуаров. Все элементы могут закрываться, при необходимости, крышками.

Наружная тяжелая система — это лотки, предназначенные для прокладки внешних кабельных сетей. Лотки изготавливаются из стали, оцинкованной методом окунания, толщиной от 1,5 до 2,0 мм; высота лотков от 50 до 200 мм; ширина лотков от 50 до 600 мм; длина лотков от 2 до 3 м.

Система горизонтальных кабельростов — это лотки лестничного типа, изготовленные из листовой стали, толщиной от 1,2 до 2,0 мм; высота кабельростов от 45 до 200 мм; ширина кабельростов — от 100 до 600 мм; длина кабельростов от 2 до 6 м. Для крепления кабеля внутри кабельроста предусмотрены специальные кабельные держатели диаметром от 10 до 64 мм.

Система вертикальных кабельростов — это лотки лестничного типа, изготовленные из листовой стали и выдерживающие очень большие нагрузки. Высота кабельростов от 55 до 80 мм; ширина кабельростов от 200 до 1000 мм; длина — от 2 до 6 м.

Особо следует выделить огнестойкую систему Е30 и Е90. Стремясь соответствовать новым требованиям пожарной безопасности, фирма «BAKS» запустила в производство новую систему кабельных лотков и кабельростов, которые соответствуют норме DIN 4102 и ДСТУ Б.В.1.1-4-98.

Е30 обозначает, что по крайней мере в течении 30 минут сохраняется функциональность систем безопасности в здании. Предназначено для систем оповещения о пожаре, управления эвакуацией людей, устройств пожарной сигнализации и аварийного освещения.

Е90 должна сохранить функциональность в течении 90 минут таких систем, как питание аварийных лифтов, систем пожаротушения, кондиционирования. В качестве такой системы могут применяться кабельросты, монтируемые под потолком или кабельные лотки, закрепленные к стене, а также другие системы, монтируемые горизонтально или вертикально с помощью кабельных обойм и специальных держателей. Благодаря широкому ассортименту монтажных элементов, и в зависимости от конструктивных особенностей зданий, доступны разнообразные варианты крепления. Каким критериям должны соответствовать огнестойкие системы:

• кабельная система (кабель и несущие элементы) должна пройти испытания с положительным результатом;
• максимальное расстояние между опорами — 1200 мм;
• высота кабельного лотка или кабельроста — 60 мм;
• максимальная ширина кабельного лотка 300 мм, перфорации 15 ± 5%;
• максимальная ширина кабельростов — 400 мм;
• толщина жести кабельных лотков или кабельростов — 1,5 мм;
• нагрузочная способность кабельных лотков — 10 кг/м;
• нагрузочная способность кабельростов — 20 кг/м;
• максимальное расстояние перекладин в кабельросте — 150 мм;
• к потолочной консоли привинченный или приваренный кронштейн;
• конец кронштейна должен быть зафиксирован нарезным стержнем.

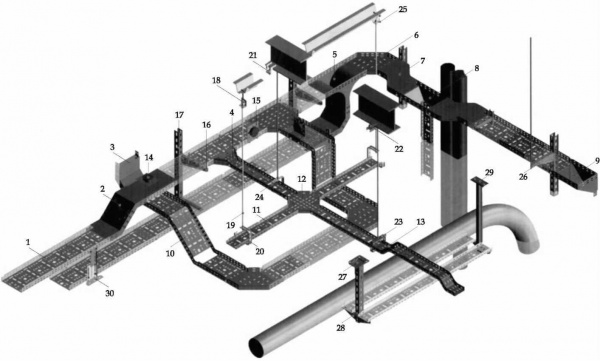

I.Лоток КР (H42) 2. Вертикальный обход ОРN7 (H42) З. Арка 9O° LU7 (H42) 4. Симметрическая редукция RKS7 (Н42) 5. Редукционный симметрический тройник TRS7 6. Угольник 90° КК7 (Н42) 7. Горизонтальный обход OPZ7 (H42) 8. Редукционный тройник TR7 (Н42) 9. Правый редукционный угольник KRP7 (H42) 10. Элемент шарнирной арки EL7 (Н42) II. Лоток KP (H30) 12. Крестовина лотка CZK7 (Н30) ІЗ. Вертикальный обход OPN7 (H30) 14. Пластина коробки ВК ІЗ. Пластинка коробки BP 16. Кронштейн WZS І7. Упрочненный швеллер CW 18. Храповая подвеска WZ І9. Нарезной стержень PGM 20. Настенно-потолочный кронштейн WSS 2І. Скобяной набор ZKD 22. Зажим UD 2З. Потолочная подвеска WSO 24. Потолочная подвеска WSN 25.Трапецевидная подвеска WT80 и протычка подвески PWT 26. Упрочненный кронштейн WW и держатель UPW 27. Потолочная станина PSN 28. Упрочненный кронштейн WWD 29. Консоль WSD 30. Дистанционная колодка ODA

"BAKS" до испытания на огнестойкость



"BAKS" после испытания на огнестойкость
